厢式滚筒跌落试验机

厢式滚筒跌落试验机 型号:MY-DLG-CP

产品编号:

上架时间: 2020/01/04

在线咨询
产品详情介绍

一、用途:

本机台适用于手机等类似产品的翻滚跌落实验,具有8位数显计数之功能。

适用于移动电话.手机电池.PDA.电子辞典.CD.MP3等各种小型轻量之可携式电子产品以及连接器.遥控器,适配器等产品进行连续回转(下落)实验,至规定次数达到后,调查所造成损坏状况。

二、 适用标准:

测试设备满足国际标准JIS C 60068-2-32  IEC 60068-2-32 测试条件;滚筒制作工艺满足GB/T2423.8-1995附录标准。

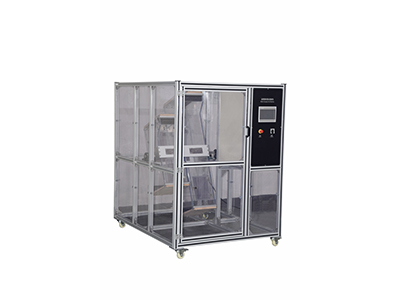

三、 外观参考图片结构:

四、特点:

1测试样品应跌落在厚度为15mm木板,衬垫3mm钢板上(45号钢),钢板应平滑,坚硬,牢固。

2要求框架和门把手是铝合金型材, 稳固, 不能摇晃, 型材门把手光滑, 各连接绞链与框架同色,性能佳,安全可靠;

3滚筒表面烤漆处理, 乳白色, 机身及滚筒表面贴安全标识.滚筒各有一个带盖的透明窗, 用连接绞链固定,带锁扣式装置, 可自由开启,闭合,但翻滚过程中玻璃窗不能任意开启;

4控制面板及周围区域与滚筒表面处理一致,采用烤漆处理, 乳白色;

5控制面板上带紧急制动按扭;

6调速电机控制运动状态, 保证在任意位置停下来;

7试验速度5-20次/min,并且可在任何一次落下时暂停,以确认损伤情况;

8滚筒测试高度500mm or 1000mm;

9试验次数:1~99999999次(可设定)LCD显示,带掉电记忆功能,当达到设定次数自动停止;

五、 优势:

可写入式设定测试次数,测试速度,显示已测试次数,到达设定次数自动停机;并具有安全门护锁(开门测试停止)

六、技术参数:

1,实验速度:5~20次/分钟

2,滚筒测试高度:0.5M +1.0M

3,滚筒实验仓数:2个

4,计数:8位触屏显示计数器(1~99999999)

5,实验品最大重量:5kg

6,电源:1∮,AC220V/380V

7,外形尺寸:W1300*H1520*D1700(mm)

8,重量:(约)200kg

七、基本配置:

序号

名   称

数量

品牌

备注

1

机箱

1套

MIYU

铁,两端为45号钢


滚筒

2套

MIYU


2

卧式变频减速马达

1台

台湾CTJ


3

台湾变频器

1台

台湾CTJ


4

橡胶压块

4块

国产


5

底版木垫

4块

国产


6

齿轮链条

1条

国产


7

玻璃门

4套

MIYU

其中外箱装2套 滚筒装2套

8

控制器

1PCS

三菱PLC程式控制器

5.7寸液晶触摸屏

9

控制软件

1套

铭宇开发
