3.2 控制方式

PLC 触摸控制,可触摸手动输入控制的高度,以及高度单位……等,测试时可显示实际的测试结果,相对应的测试数据。

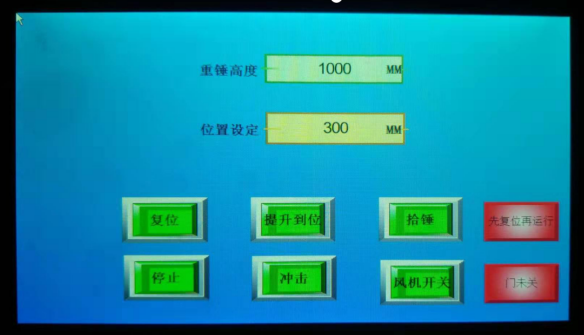

3.3控制界面

3.3数据显示

3.4防误操作设计

防呆设计开门自动切断运行，防止误操作危险作业；

4.2 照明功能

门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态。

4.3 安全防爆

5.3.1 门装有钢化防爆玻璃，玻璃前面安装不锈钢丝隔网,增加安全性能,

5.3.2 门内部加焊了加强筋使门更加牢固增加强度；

5.3.3 外部的链接铰链门锁采用高强度的标准配件，安全,方便安装与更换；

5.3.4 箱体底部后上方安装泄压装置，当压力到达压力开关的压力时，压力门打开自动泄压。(泄压口设有防护网，防止电池爆炸燃烧物喷出)

落下高度

0~1000mm 可调 (重物可以提起到一定高度，并下放，保证重物在垂直方向自由落体，不倾斜、不摇晃)；

显示精度

0.1mm；

高度误差

±5mm；

显示方式

PLC 触摸屏显示测试参数；设定参数（高度）、运行、调试故障清除在触屏完成

横杠直径

15.8mm±0.1mm (垂直横放在电池中部，重物砸落在钢棒上，钢棒保持与方电池的底面平行）；

内箱材质

内箱SUS304厚1.5mm不锈钢，

外箱材质

外箱1.5冷板静电喷涂，

泄压口

230*230mm

箱门

单向双层门，双层钢化玻璃观察窗，冷拉手门锁,箱门加硅胶发泡迫紧条；

视窗尺寸

350mm*350mm；双层防爆玻璃+内层SUS304不锈钢防抛射物网罩组成，可以有效防止出现爆炸等情况时防爆玻璃破碎飞溅出去，有效保护实验人员安全。

有LED照明灯，设计有防爆玻璃隔离。，

升降方式

电动升降；，

上下冲击面

钢板；20mm厚度

测试箱尺寸

600x600x1500mm（宽x深X高）

箱体外尺寸

约W850 X D850 X H1850mm；(具体以实物为准)

设备电源

AC 220V±10% 50HZ；

设备功率

1.0KW；

机台重量

约 450KG。

移动脚轮

箱体底部设计有4个中载型万向脚轮，

可靠性

断电不掉锤，运动中防掉设计。

6.2.空间要求

就位搬运、安装占地尺寸及放置环境要求；

6.3就位通道

按试验箱外形尺寸能够通过，须注意转角、进门尺寸、电梯尺寸等特别节；

6.4楼层位置

针对楼上场地或地下空置的安装现场，场地地面承重要求≥300kg/m2；

6.5占地及周边相关尺寸

A.设备周围维护空间，按A：≥1500px B：≥1500px C: ≥3000px D: ≥ 1500px；

6.6

试验箱使用环境其他要求

环境温度要求：0～40℃；

湿度要求：≤70％RH；

气压要求：86KPa～106KPa；

电磁环境：附近没有强电磁辐射源；

6.7试验箱安全存放条件

试验箱不使用时，应保持试验箱的储存环境始终＞0℃；

伺服电机

定制

东莞

台湾台达系统

触摸屏

威纶

深圳

7寸

丝杆

一诺

东莞

控制器

定制

深圳

交流接触器

正泰

浙江

漏电开关

正泰

浙江

防爆箱

定制

东莞

精密焊接

法码

定制

东莞

精密加工电镀

电线

珠江
