设备技术规格书

设备名称：电池热冲击（热滥用）试验箱

设备型号：MY-DC-RLY

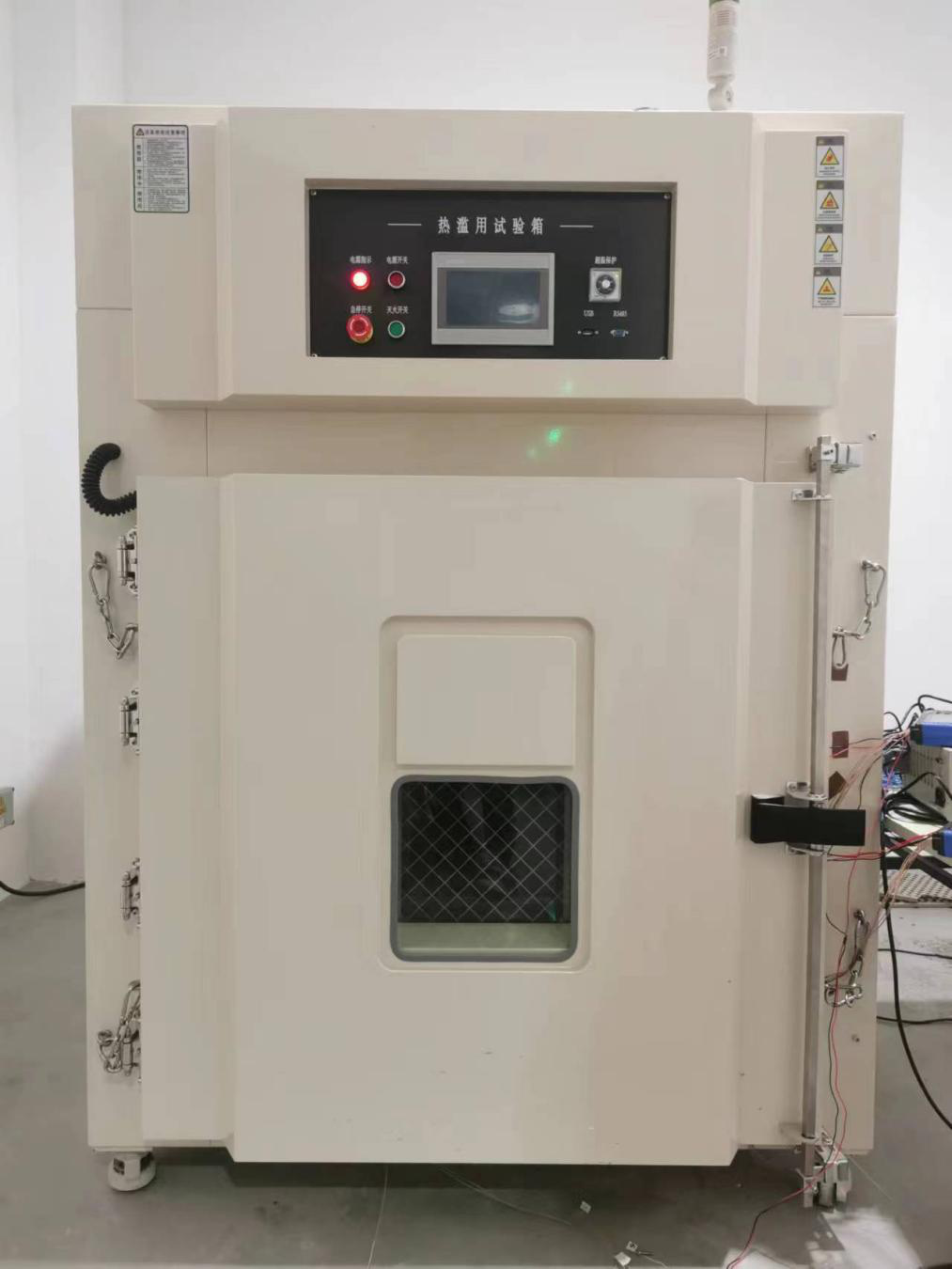

（图片仅供参考，请以实物为准）

一、产品概述

电池热冲击试验机是模拟电池放置在自然对流或强制通风的高温箱中，以一定的升温速率升温至设定测试温度并保持一定时间，采用热风循环系统，可保证工作温度分布均匀。

二、试验标准

将电池按照规定的试验方法充满电后，将电池放置试验箱中，试验箱（5℃±2℃/min的温升速率进行升温，当箱内温度达到130℃±2℃后恒温，并持续30min。测试结果：电池应不起火、不爆炸。

三、设备参数：

箱体结构

1、内箱尺寸：500(宽)×500(高)×500(深)mm；

2、外尺寸约：850(宽)×850(高)×1850(深)mm,以实物为准；

3、控制器位于机台右方，单门由右至左开启，门观察窗300*300mm；

4、内材质为：304不锈钢板,厚1.5mm；

5、外材质为：冷轧钢板,厚1.5mm.粉体烤漆处理（暖灰色）；

6、内箱底部；配大理石板一块；

7、通电测试孔：机台左侧或右侧开直径50mm一个；

8、保温材质为：耐高温岩棉，保温效果好；

9、密封材质为:耐高温发泡硅胶条；

10、机台安装活动刹车脚轮.

温控系统

1、温控仪表，可自动演算，PV/SV同时显示，触屏设定；

2、定时功能设定：1-99.59小时，温控仪表自带，温到计时，时间到停止加热，同时报警提示；

3、感温线（K）型；

4、输出为3-32V；

5、电流控制器为：固态SSR继电器；

6、加热元件为:耐高温蜂窝式电阻加热器；

7、温度范围：常温+20～150℃温度可调,常用130度以下；

8、控制精度±2℃；

9、显示精度0.5℃；

10、升温速率：5℃   (空载测试)

11、箱内温度分布均匀度±2.0℃%.(空载测试)

送风系统

1、强制送风循环，内箱左面出风，右面吸风；

2、马达为耐温专用型，马达功率750W/220V；

3、风轮为多翼式涡轮型7.5寸；

4、进风口于机台右侧、排风口于机台左侧.

电源装置

1、电压AC 220V　单相 50HZ

2、电流 20A

3、功率 4.0KW

安全保护系统

1、超温保护系统：当温度失控时，超过超温保护设定温度时，自动停止加热供电，从而保护你的产品及机器的安全；

2、电路保护系统：接地保护、快速保险；

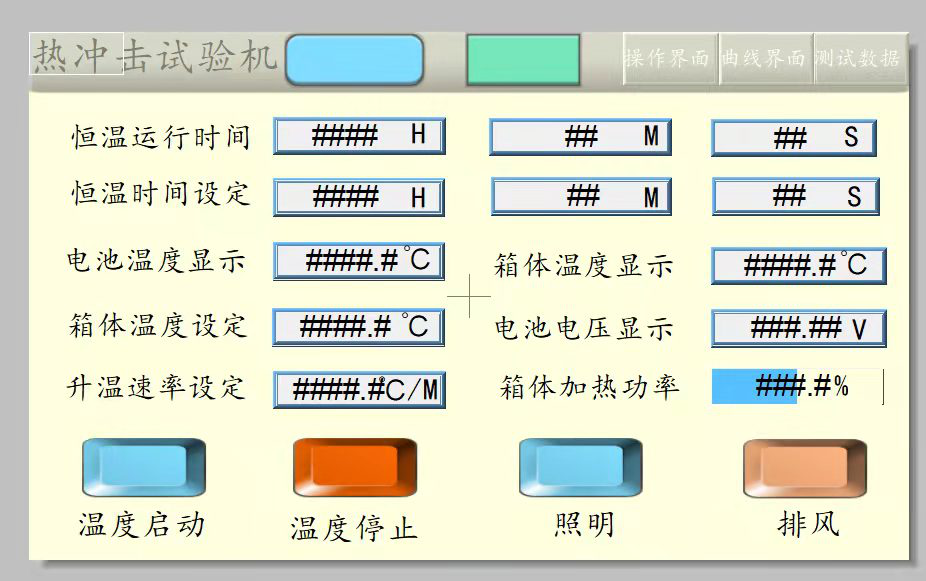

四、操作介面

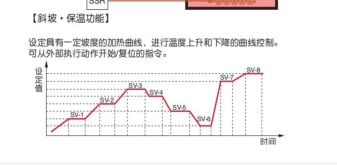

曲线介面

六、主要配件
