名称：安全带倾斜锁止角度试验机

型号：YH-QXSZ-001

一、设备用途

设备主要用于测试汽车安全带卷收器卷收功能及锁止角度；电机带动安全带卷收器按照设定出卷速度、倾斜速度、倾斜角度、测试次数等参数进行测试

设备构成

安全带倾斜锁止角度试验机主要由控制器、机架、前后翻转机构、左右翻转机构、水平垂直调节机构及出卷回卷机构组成。

总体结构

1)安全带倾斜锁止角度试验机由测试主机+控制器组成

2)安全带倾斜锁止角度试验机外形尺寸:约1530x850x1930mm（L*W*H）

适用范围

GB/T 6095-2009《安全带》

GB/T 6096-2009《安全带测试方法 4.16f》

Q╱CT 987-2014 《汽车安全带卷收器性能要求和试验方法》

测试流程

1.选定测试类型（水平/竖直），调节/调用测试参数；

2.将产品安装与夹具上，安全带按预定顺序穿过滚轮，夹持气缸夹紧产品；

3.启动测试，下压气缸带动下压滚轮压紧安全带，收放卷电机开始运动；

4.同时按照设定顺序产品进行左右及前后倾角测试。

5.到达设定倾斜角度1时卷收器应未锁止；到达设定倾斜角度2时卷收器应锁止，锁止感应机构弹起，感应开关感应到信号；

6.重复/结束测试。

1.前、后排安全带卷收器均可测试（竖直安装与水平安装）;

2.PLC人机控制界面,PLC界面可设置试验条件；

3.试验机可设置及调用测试方案，操作简单方便;

4.主架采用方通与钣金焊接,测试时不变形,稳定,安全；

5.回转机构搭配伺服电机及编码器，可精确控制角度，保证测试精度；

6.收放卷机构由下压气缸带动下压轮将安全带压在滚动轮上，伺服电机带动滚动轮将安全带卷出或收回;

7.设各具有短路保护装置;超载保护功能,超行程保护等功能,上,下应设有感应型保护装置并有声光双报警；

8.设备安全急停装置:具有“急停”按钮,便于危急情况下的应急处理。当按下停止或急停按钮时，设备能断开主电源，急停按钮复位后；再次点按启动按钮时，设备主电源要能够接通，防止危害的发生；

9.三色灯：位于控制器上方，当设备出现故障时将红灯警示并蜂鸣报警；

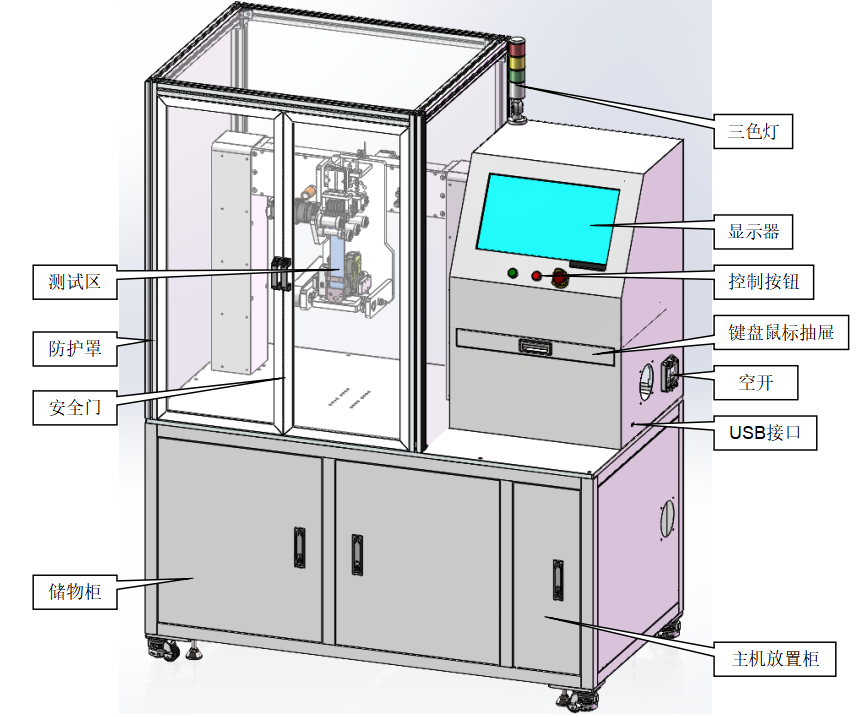

二、设备结构图

三、设备参数
